1. Generalidades *

2. Base de información *

3. GIS *

4. Agent TMN *

5. VLAN *

6. Conclusiones *

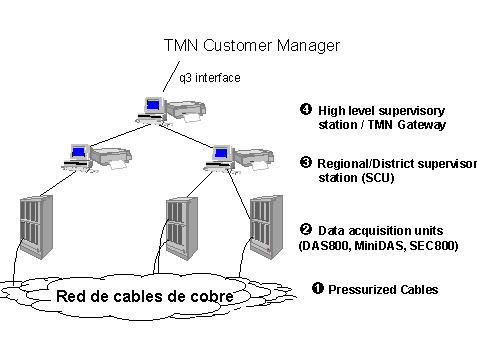

• Nivel 1- Red: Transductores (TP204M, RAD)
• Nivel 2 - Central: Unidades de adquisición (DAS800, MiniDAS,

SEC800), secadores de aire, equipo de distribución de aire

• Nivel 3 - Centro de monitoreo y mantenimiento: Unidad central de

supervisión (SCU, antes MP8000)

• Nivel 4 - Centro de gestión: SCU principal y Gateway TMN

La base de información del sistema incluye todas las informaciones que se refieren tanto a la red monitoreada cuanto al propio sistema de monitoreo (que de aquí en adelante denominaremos "Datos de sistema"); está presente también un conjunto de rutinas incorporadas que permiten todas las operaciones automáticas sobre los datos (en adelante llamados "Procedimientos Db").

Los datos de sistema constituyen una representación virtual de todo el sistema, incluyendo mediciones de presión provenientes de los transductores, mediciones RAD, estado de los cables, condiciones de funcionamiento de los secadores de aire, estado de las SCU y de las unidades de adquisición, etc.

Toda operación realizada en el sistema, tanto por parte del usuario como en la misma red, está representada en los datos de sistema.

Los procedimientos Db proporcionan la propagación automática de los datos y las interacciones con los otros módulos cuando se presenta un suceso específico en el sistema virtual.

La distribución de los datos a lo largo de la red es la siguiente:

• las SCU de 3er. nivel alojan la porción de los datos de sistema que se refieren a las mismas SCU y a las subredes que éstas gobiernan directamente;
• la SCU de 4to. nivel y la gateway alojan una copia instantánea de sóla lectura de cada porción de los datos de sistema, proveniente de cada SCU de 3er. nivel; alojan también una base de datos integrada que contiene los datos de todo el sistema.

Definimos 4 diferentes categorías de usuarios, los cuales pueden acceder a la base de información en cada estación de control, de acuerdo a la siguiente definición:

1. Supervisor (acceso completo a todos los datos, perfiles de usuario y programación)
2. Operador (acceso limitado a la programación, visualización del estado del sistema y visualización de alarmas)
3. Gestor alarmas (acceso solamente a la notificación e informes de las alarmas)
4. Usuario genérico (acceso sólo a la visualización de datos).

La base de información ha sido diseñada utilizando ORACLE; esto proporciona a los Clientes la garantía de mantener sus datos almacenados con una herramienta estándar fiable, potente y bien conocida.

El aspecto de los formatos definidos por el Cliente, el formato de las alarmas y de los informes detallados, las estadísticas y el análisis de datos los puede desarrollar sencillamente el Cliente por sí mismo o pedirlo al personal de Nicotra, según sus necesidades.

La función de back-up y las herramientas estándar de mantenimiento se ofrecen también como accesorios incluidos en el paquete ORACLE.

El sistema de información geográfica (Geographic Information System = G.I.S.), ofrecido como una característica optativa adicional del sistema básico, es una potente herramienta software que integra las capacidades de la base de datos con una eficiente interfaz de visualización - un mapa geográfico completamente digitalizado.

Las principales ventajas de la aplicación GIS son:

• Capacidades de localización de fallos (es decir cable interrumpido o pérdida) mejorada y más simple. En particular, las pérdidas del cable pueden ser referidas directa e inmediatamente a su ubicación geográfica - indicada en un mapa - permitiendo de esta manera una rápida y efectiva acción correctiva.
• Una herramienta de programación flexible, potente y de uso sencillo, para gestión y análisis de la red de cables de cobre. La red y la configuración del sistema se pueden realizar en una modalidad drag & drop usando objetos gráficos predefinidos o diseñados por el Cliente (cables, transductores, central, unidades de adquisición, etc.).

Como existen mapas digitales de diferentes formatos, cuando ya el Cliente dispone de los mismos, se los puede importar fácilmente en el sistema GIS Nicotra.

Si el Cliente no dispone de mapas ya en formato digital, Nicotra Sistemi puede proporcionarle un servicio para analizar mediante scanner mapas impresos existentes.

Alojado en la gateway, está formado por 4 módulos:

• El MIB, una base de datos orientada a objetos que contiene los datos de sistema en un formato compatible con TMN;
• El Mapador, que mantiene al MIB alineado con los datos de sistema
• El mismo Agent, que proporciona el acceso TMN al MIB y trata las notificaciones de sucesos espontáneos
• La pila Q3 ISO-OSI.

Además, creemos que el uso de un estándar TMN es el método correcto para satisfacer los principales requisitos de la mayor parte de las compañías telefónicas en todo cuanto concierne a la configuración y monitoreo de sus propias redes de cables de cobre.

El software agent TMN presenta las siguientes características:

• Interfaz Q3 completa estándar TMN.
• Respeta las recomendaciones ITU-T G.773.
• Respeta las recomendaciones ISO 10164 (función Gestión objeto, función Gestion estado, función Gestión alarma, función Control recolección, etc.).
• Modelo de red descrito con sintáxis GDMO (Guideline for the Definition of Managed Objects) y semática derivada de las recomendaciones CCITT M.3100, X.7xx.

La comunicación entre los elementos del sistema Nicotra se realiza como una VLAN soportada por marcadores de itinerario externos mediante:

• X.25
• Frame Relay
• V35, G703 y otras líneas dedicadas
• PSTN (configurable también como línea de back-up para DCN)

No se recomiendan las líneas conmutadas como medio principal para sistemas importantes debido al bajo ancho de banda disponible.

La figura siguiente presenta un ejemplo de configuración de red de sistema.

El software NiDA 2.xx ofrece una nueva clase de soluciones para las empresas Telecom que desean introducir las ventajas aportadas por las últimas tecnologías en la gestión de redes de cables de cobre.

• Los criterios de base de datos abierta permiten un amplio y fácil acceso del usuario a sus datos, y proporcionan herramientas potentes para personalizar la gestión de los mismos manteniéndolos alineados en tiempo real con la evolución de sus necesidades de gestión.
• La distribución de datos en una VLAN permite el acceso y la notificación de datos en todos los puntos de la red y en cualquier momento.
• La interfaz de usuario basada en GIS proporciona un método inmediato y sencillo para el tratamiento y la visualización de los datos de sistema.
• La interfaz Agent TMN permite la integración o la integrabilidad de los sistemas de monitoreo Nicotra con sistemas de nivel más alto y ya en uso en las empresas Telecom, para la gestión de subsistemas de diferentes proveedores y tecnologías tales como subsistemas SDH, RFTS, PDH, GSM, etc.
